產品簡介
JZ系列鑿井絞車主要用于煤礦、金屬礦及非金屬礦豎井井筒掘進時懸吊吊盤、水泵、水管、注漿管、風筒等掘進設備和張緊穩繩。絞車主要用于更換提升機兩個罐籠間連接的尾繩;且以換扁繩很好,也可做豎井絞車用,其性能與豎井相同。
特點
JZ系列鑿井絞車具有提吊能力強、容繩量大、運轉平穩等優點。
使用范圍
主要用于煤礦、金屬礦、非金屬礦豎井的井筒掘進工程中懸吊吊盤、水泵、風筒,壓縮空氣筒、注漿管等掘進設備和緊張穩繩,也可作其它井下和地面起吊重物使用。

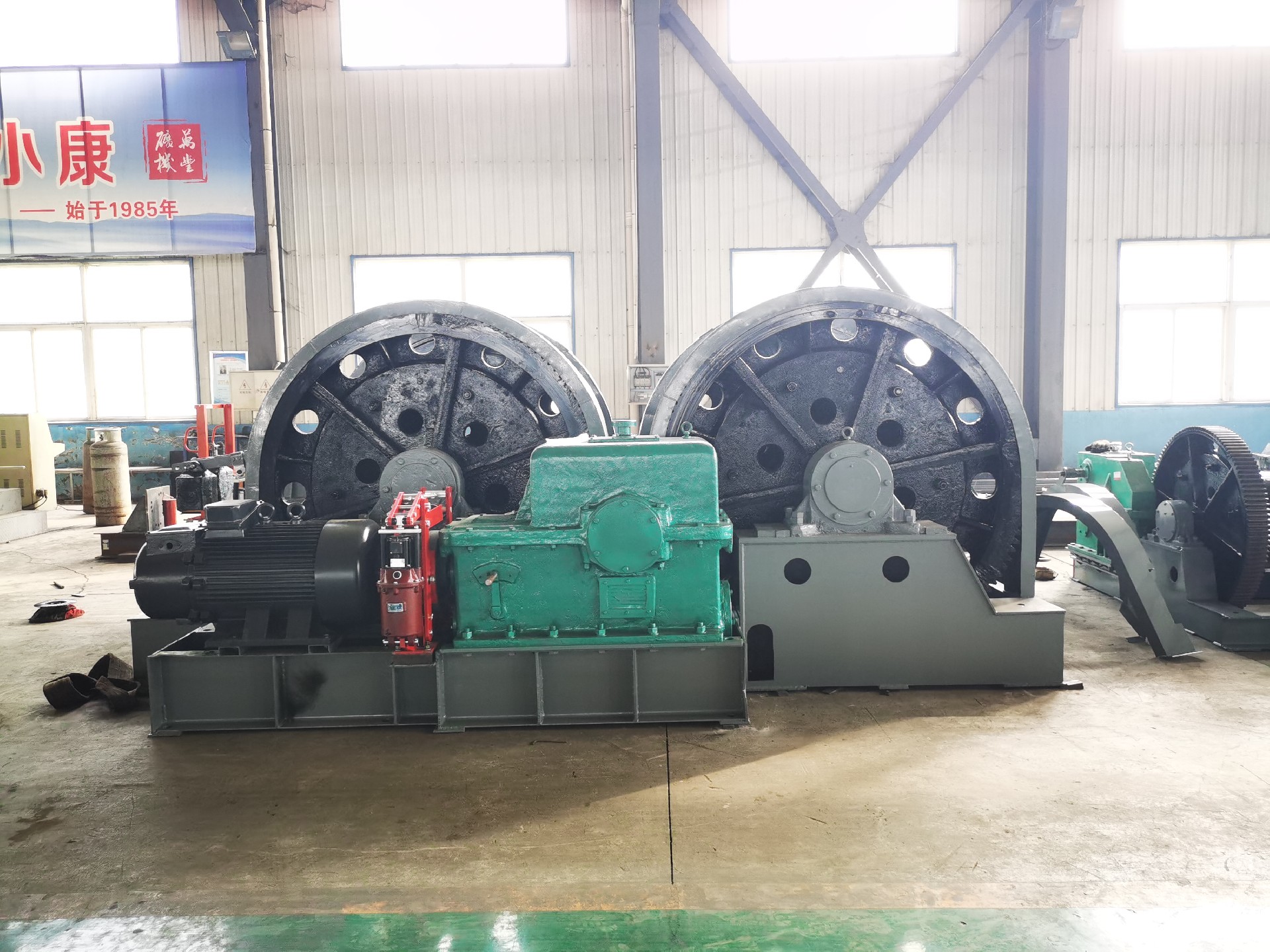

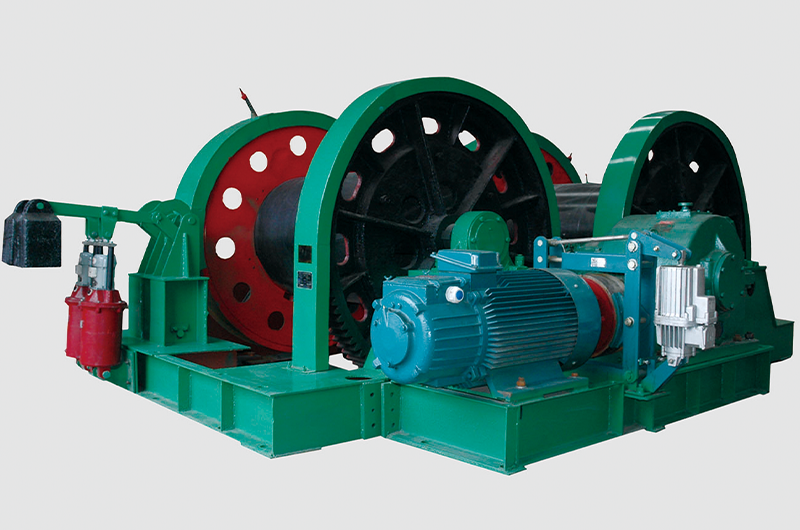

結構概述
該系列絞車結構為纏繞式,主要由主軸裝置、減速器、帶制動輪的彈性聯軸器、工作制動器、安全制動器、機座、電動機等部件組成。
1、主軸裝置
主軸裝置包括:主軸、齒輪、卷筒、制動輪、軸承座及軸承等。卷筒與齒輪、制動輪靠緊配銅套和螺栓聯結成一個整體,齒輪又通過鍵與主軸相連,故主軸僅隨卷筒旋轉而不傳遞扭矩。鋼絲繩出繩方向為上出繩。
2、減速器
減速器是采用球面蝸輪副減速,加有一級變速齒輪。轉換變速手柄快慢速位置,可變換快慢兩種速度。雙筒10噸絞車有一套差動系統,將差動手柄放在直通位置,減速器輸出軸兩齒輪的轉速完全一致;若將差動手柄放在差動位置,則該兩齒輪可產生相對轉動,即起差動作用。
3、工作制動器
工作制動器采用瓦塊式制動器,啟動電機,電動液壓推動器松閘,停止電機則彈簧力制動。
4、安全制動器
完全制動器為瓦塊浮動式,靠重錘下落進行制動,電動液壓推動器松閘。
